企业介绍
生成企业专属海报

公司介绍:

坚持自主研发、正向设计,掌握模拟信号处理多项核心技术及专利。

工控领域,打破HART芯片国外垄断,人体秤、红外测温、万用表芯片实现全面国产替代。

公司取名晶华,表明我们是中华民族的企业,踏踏实实做好中国自己的芯片,这份17年的爱国之心,一直在晶华微电子传承。

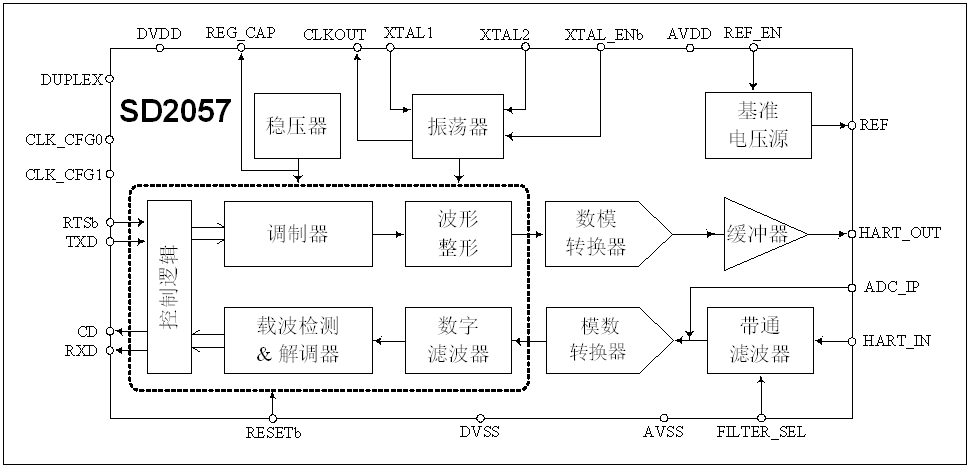

产品一介绍:SD2057 HART调制解调器芯片

SD2057是一款专为实现HART协议而设计的CMOS单片调制解调器芯片,用于支持HART协议的现场仪表和控制器中。器件集成了所有必要的滤波、信号检测、调制、解调及HART信号波形整形等功能,所以芯片只需少量外围无源元件,即可满足HART物理层规范功能要求。

SD2057使用相位连续的频移键控FSK技术,传输速率为1200位/秒,采用半双工通信,符合HART协议物理层要求。芯片调制模式的最大电源电流在5.5V电压及外部3.6864MHz时钟下为112µA。所需外围元件少,并采用4mm x 4mm的QFN封装,可极大节省电路板空间,因此非常适合主机和从机配置下的低功耗环路供电型应用。



主要性能:

符合HART通信协议物理层要求

符合Bell202标准载波1200Hz和2200Hz

内部集成接收滤波器,所需外部元件极少

HART波形整形输出具有额外驱动能力

UART接口

工作电压2.7~5.5V

低功耗,调制模式下最大功耗为112µA

-55℃至+125℃工作温度范围

24引脚4mm x 4mm QFN封装

满足RoHS环保要求

该芯片完全采用自主技术研发实现国产化,可以兼容替代ADI的AD5700芯片,打破国外技术的垄断局面。


产品二介绍:32位通用微处理器内置高精度ADC


本芯片是带有LCD驱动和24位高精度ADC的32位MCU的SOC产品,提供120KB Flash空间用于存储用户程序。

本芯片为32位的系统芯片,可以字节、半字(16位)、全字(32位)访问,系统时钟上电默认为12MHz,可通过寄存器配置选择不同的时钟作为系统时钟,最高可配置为24MHz。


(1)产品性能:

本芯片是带有LCD驱动和24位高精度ADC的32位MCU的SOC产品,提供120KB Flash空间用于存储用户程序。

本芯片为32位的系统芯片,可以字节、半字(16位)、全字(32位)访问,系统时钟上电默认为12MHz,可通过寄存器配置选择不同的时钟作为系统时钟,最高可配置为24MHz。

本芯片提供四种工作模式,让用户可以在工作效率和能量消耗方面得到最佳选择,四种模式分别是:正常工作模式、待机(WAIT)模式、休眠(DOZE)模式和深度休眠(STOP)模式。


高精度ADC,ENOB = 18.6bits@8sps (Gain = 256),4个差分通道或者8个单端通道

低噪声高输入阻抗前置放大器,1、4、8、16、32、64、128和256倍增益可选,带offset校正功能

内置12位SAR ADC,带自校准功能,采样时间及工作模式可选

32位MCU(24MHz max),120k Bytes FLASH,8k Bytes Boot,8k Bytes SRAM

内置高频RC振荡器,24MHz,校准后精度可达±1%

内置低频RC振荡器,32kHz

可支持高频晶体振荡器,8~24MHz

支持低频晶体振荡器,32.768kHz

带RTC模块,可以计算年、月、星期、日、时、分和秒,可以自动进行闰年计算

带LCD驱动模块,最多可支持44SEG *4COM、43SEG *5COM、42SEG * 6COM和40SEG * 8COM四种驱动模式;具有超低功耗和大驱动能力设计,内含程控升压模块,可以在低压条件下维持高亮显示;驱动电压可选,2.7~5.2V


内置传感器激励输出,输出电压可选,2.4~4.5V,步长为0.3V

内置开短路探测电流(Burnout Detect Current Source)

可输出1.2V的基准

内置正弦波发生器,输出频率可选:5kHz、50kHz、100kHz和200kHz,支持八电极BIA测脂

内置两个运算放大器OPA和OPB

内置低压检测电路,包括一个8 bits DAC和一个rail to rail 输入的比较器,以实现灵活的电池检测和触摸按键检测等功能。电压检测范围2.0~5.3V

内置硅温度传感器,可以单点校正,支持自动正反测

内置最多2路UART通信接口,待机时RXD0/RXD1下降沿自动唤醒MCU


内置1路I2C通信接口

内置1路SPI通信接口

内置2路独立的16位PWM/PDM输出

内置1路捕捉输入口CCP

内置16bits Timer0/1/2,用于定时中断等

内置蜂鸣器输出驱动,驱动的时钟和频率可设置

2个外部中断,INT1~0

7个按键中断,KEY6~0

所有数字输入口都带施密特触发输入,可选择是否使用上拉电阻,上拉电阻阻值为50kΩ

工作电压范围:2.4~5.5V

工作温度范围:-40~85℃


(2)价格竞争力:

 对标欧美ADI、TI及台湾厂商,芯片产品,并集成更多功能,一块SoC芯片,实现欧美ADC+MCU两块芯片的功能,价格优势明显。



(3)技术创新:

1),拓展性地采用两组/两类模数转换器,显著扩展客户的应用场景范围。其中低速高精度Σ-Δ ADC的ENOB=18Bits@8sps (Gain = 128)。而高速中等精度的SAR ADC性能可达ENOB=12Bits@0.8Msps。

2),采用优化的RC振荡器电路结构和常温校准技术,实现符合UART通讯协议的高精度时钟信号(24MHz RC-OSC,校准后偏差<±0.5%@常温,偏差<±1.5%@-40℃~85℃)。

3),低噪声高输入阻抗前置放大器,结合公司自有专利技术的Offset自动校正功能,能够容许并纠正外围传感器的异常较大Offset偏差,有效降低整机生产厂商物料损耗。

4),内置具有专利技术的EMI检测功能模块,可实现干扰数据的智能诊断与滤除,提高系统的可靠性。

5),内置Chopper结构的高阶曲率补偿Bandgap电路,实现低噪声低温漂电压基准源,常温校准即可实现温漂系数小于10ppm/℃(@-40~85度范围内)。显著拓展了最终产品方案的使用温度范围,让产品更具竞争力。

6),支持8电极BIA体脂测量,实现人体等效阻抗的电阻与相角测量,达到更精确的人体健康参数分析。


(4)客户服务:

  完善的技术支持,并可为客户应用开发提供完整解决方案;

成熟的32位CPU核相关IDE工具,支持C语言编程;

提供库函数和应用程序实例、较大的Flash空间有利于终端产品的在线维护和更新程序,


(5)应用案例介绍:

1) 应用领域包括:

血压计、脂肪秤、血糖仪和红外测温等领域

亦可可为通用型的32位MCU芯片使用。

2)一种基于SD93F115芯片的典型的血压计应用:


企业管理者/设计团队介绍:

罗伟绍:总经理,博士,IEEE高级会员(senior member)。毕业于美国华盛顿大学(华盛顿州)电机工程专业。一直从事低功耗、低噪声模拟混合集成电路设计及团队管理达35年之久。设计项目包括AC在线监测,LED驱动器,600V可控硅驱动器,16位SAR ADC,雷达阵列,超声波气泡检测, PIN二极管驱动器和前置放大,三斜坡集成ADC,植入心室除颤器,植入脊髓神经刺激器,植入心房除颤器,12位算法ADC,红外线感应器/放大器,基于模拟相关算法的微流量计,多通道低噪声脑电波测量放大器等。拥有2项美国发明专利:US4961097、US6952003。


赵双龙,硕士,杭州晶华微电子有限公司研发中心副总经理。毕业于浙江大学电气工程学院电路与系统专业,多年从事电源管理IC设计、低功耗高精度模拟及数模混合IC设计,历任IC项目组长、设计部经理、研发中心副总等职。主持和参与过LDO,DC/DC,电能计量、TDC、高精度低功耗ADC+MCU等SoC 项目研发。设计并量产高精度数字测温芯片、高精度温控RTC芯片(电子工程专辑2013年度较佳放大/转换IC产品奖)。目前获得2项发明专利、2项实用新型专利,另有1项发明专利进入实质审查阶段。


陈建章:本科,2005年本科毕业于杭州电子科技大电子信息工程系,之后一直在我司从事低功耗、低噪声高性能模拟混合集成电路设计,芯片系统级ESD及抗干扰设计。主要项目有:低噪声、低温漂电压基准源、低噪声仪表放大器、低功耗晶体振荡电路、低功耗高精度RC振荡器、低功耗大驱动能力LCD显示驱动器、开关电容滤波器、Dual/Multi Slope、Cyclic、SAR、Sigma-Delta 等多种架构ADC研发、Sigma-Delta DAC、红外信号接收放大与解调电路等。目前已成功量产:集成24位高精度Sigma-Delta ADC的MCU SOC、16位高精度4~20mA输出DAC,多款HART调制解调通讯芯片。拥有2个发明专利和1个实用新型专利。


牛晴晴:本科,毕业于杭州电子科技大学 电子信息工程系,10年工作经验,主要专长SOC和非SOC的模数混合系统的数字设计和验证。包含SOC系统的MCU系统架构,及常用外设:SPI,I2C,UART,定时器,RTC,数字滤波器,LCD/LED等。有独立分析和解决问题的能力,并可独立完成项目。目前已经负责并量产了多款SOC芯片。

任勇:硕士,毕业于杭州电子科技大学电路与系统专业,在数字IC设计/验证(MCU方向)积累了近8年的工作经验,现已设计并成功量产多款SoC芯片。


肖云钞:硕士,毕业于华东师范大学 微电子专业,7年工作经验,擅长低功耗、低噪声模拟混合集成电路设计。
