公司介绍：

大普通信成立于2005年，总部位于粤港澳大湾区东莞松山湖，致力于研究时钟芯片、高稳时钟晶振、时间服务器和射频无源器件等核心技术及产品解决方案。

业务覆盖通信、电力、工控、汽车电子、安防监控、仪器仪表、智慧医疗、智能家居、消费电子、物联网等领域，服务全球20+个国家，近2000家客户。

大普通信是国家级高新科技企业，拥有国家级CNAS实验室，是国际电信联盟ITU-T标准组织成员，与国内多家顶尖的科研院所和高等院校成立联合实验室，在基础研究、技术引入、产品研发上持续高比例投入，获批国内外技术专利、软著、集成电路布图等核心无形资产共计150+项，被评为国家专精特新“小巨人”企业，荣获国家、省、市级科技奖项近百项 。

大普通信始终秉承客户至上、质量为本、持续创新的经营理念，提供关键核心技术产品和“一站式”解决方案，为客户创造更多价值。

产品优势：

大普通信自主研发的全系列高精度RTC芯片，包括：超高精度、超低功耗、宽温区、小型化、快启动、高抗震等系列产品，符合车规级和工规级标准，软硬件完全兼容国际大品牌，用户可以无缝切换到已有产品，并已通过多个行业头部客户认证，实现国产替代。

与此同时，还开发了多款芯片系列，包括：Buffer、PLL、1588、All-Silicon Oscillator、 Eth.PHY等芯片系列，以及用于高稳定、小型化OCXO的高性能芯片（DP20），用于TCXO的专用温补芯片（DP30）。

大普通信高稳定、小型化时钟晶振系列，采用独有的晶体切割方法，植入自研的ASIC芯片，结合自主的温补算法和温补电路，产品具有高精度、低相噪、宽温区、小型化、高稳定和高可靠性等特性，关键性能指标行业领先。全系列高稳定、小型化时钟晶振，符合国际时钟等级GR-1244-CORE标准1~4级。

大普通信产品具有强关联性，多元化产品可以方便客户选择最佳组合，提供“一站式”解决方案。

产品1介绍：OCXO芯片（DP20）

DP20芯片是大普自研的新一代高性能时钟芯片，采用新一代DP-T设计方案，将DP20植入OCXO，在满足超高精度、超低相噪的同时，大大缩小了OCXO尺寸，体积只有原来设计的1/4，同时也大大提升了产品的稳定性和可靠性，关键性能指标行业领先，产品广泛应用于未来通信网络、高频WiFi7、6G毫米波，以及AIoT等众多领域。

产品性能：

1、 小尺寸：

3.2*2.5*2.0mm

7.0*5.0*3.3mm

9.0*7.0*3.9mm

高稳定性：

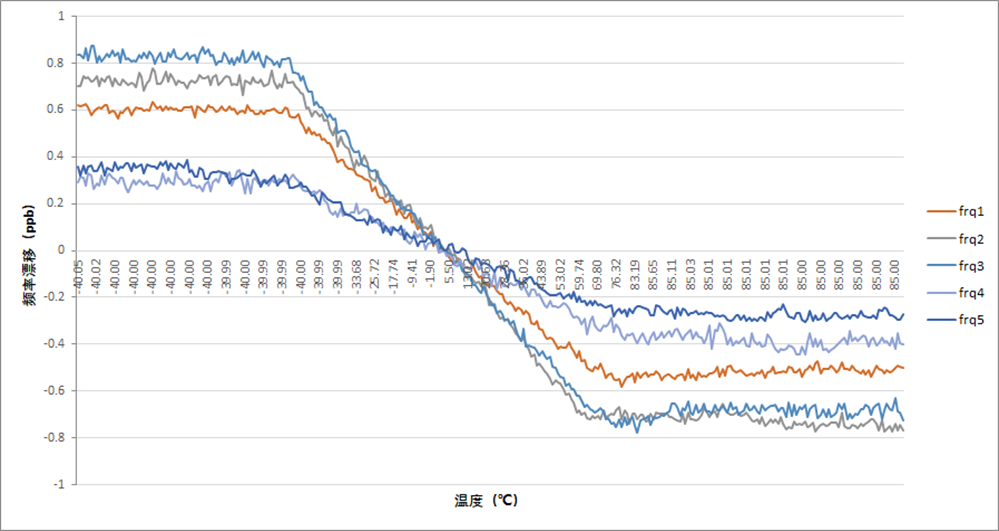

±3ppb（7.0*5.0*3.3mm、3.2*2.5*2.0mm）

±0.5ppb（9.0*7.0*3.9mm）

超宽温：工作温度范围有三个等级

l -40℃~+85℃

l -40℃~+95℃

l -55℃~+105℃

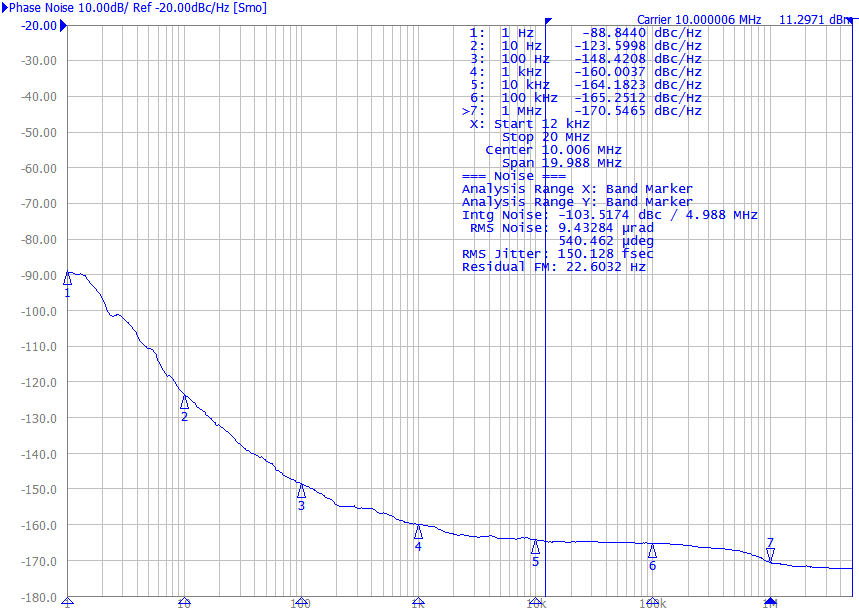

超低相噪和超低Jitter：

超低相噪：@10KHz

-88dBc/Hz@1Hz

-123dBc/Hz@10Hz

-148dBc/Hz@100Hz

-160dBc/Hz@1KHz

-170dBc/Hz@1MHz

l 超低Jitter：RMS 150fs

技术创新：

DP20采用新一代DP-T设计方案，通过研发专用的ASIC芯片和全新的小型化SC切晶体，极大提升了OCXO核心技术能力，突破了OCXO超小型化的瓶颈。

ASIC芯片采用JFET电路来设计超低噪声振荡电路，优化的PID算法实现精密控温， MCU、Dual DAC解决了数/模电路融合，实现了无噪声干扰，MCU智能算法通过16bit DAC输出实现老化及温度补偿；

全新的小型化SC切晶体通过特殊的双螺旋切割角度设计，能够实现更小尺寸的SMD封装以及更优的热应力补偿。同时支持抗震设计的晶体能够满足OCXO 1m高度跌落以及0.3ppb/g的加速度灵敏度。

此外，通过优化OCXO封装，结合DP-T设计方案，实现了基于9*7mm 尺寸气密、低水汽含量的OCXO封装，以满足高可靠性应用要求。

采用全新的DP-T设计方案的OCXO，可以实现超高的性能指标及可靠性，满足未来通信网络、高频WiFi7、6G毫米波，以及AIoT等众多领域需求。

产品二介绍：高精度实时时钟芯片RTC（INS5699C）

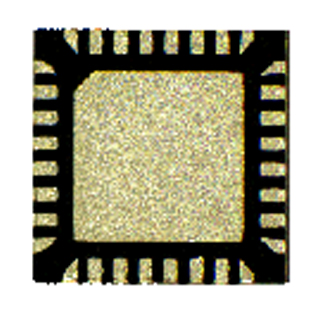

INS5699C是一款超高精度、低功耗、宽温区、小尺寸的实时时钟芯片（RTC），内置温补晶振（32.768KHz），可提供日历（年、月、日、时、分、秒）、计数器、报警、定时唤醒、中断、事件记录等多种功能，软硬件兼容国外知名大品牌，可以快速导入客户已有产品，广泛应用于通信、工控、汽车电子、安防监控、电力等众多领域。

产品性能：

l 超高稳定度：±3.4ppm @ -40℃～+85℃

l 低功耗：1.0A(典型)

l 内置晶体：32.768kHz

l 内置温度传感器

l 通信接口类型：I2C总线接口

l 电压输入范围：1.6V ～ 5.5V

l 温度范围：-40℃～+85℃

l 闰年自动调整功能

l 自动后备电池切换功能

l 定时输出功能，周期可设置

l 封装：3.2*2.5*1.0mm

企业管理者/团队介绍：

一年半快速完成高精度RTC从设计到量产，并全面推向市场，已通过多个行业头部客户认证，软硬件完全兼容国际大品牌，用户可以无缝切换到已有产品，实现国产替代。

田学红博士，毕业于中国科学技术大学，曾担任国内头部芯片公司CTO兼COO，在半导体领域从业20+年。曾荣获深圳市科技进步奖、中兴通讯特别贡献奖、东莞市2015年创业领军团队核心成员等多项荣誉；曾多年担任国家重大专项二号专项常务专家，推动国内芯片的研发和产业化；同时还参与国家重大专项一号专项，领导了第一个把国产处理器和国产操作系统推进到智能手机应用的产业化项目。
