产品介绍：善思微SV1313芯片

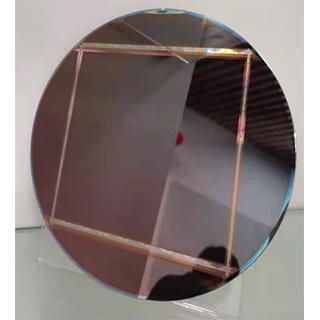

SV1313芯片是一款晶圆级CMOS图像传感器芯片，可用于牙科CBCT，耳鼻喉CBCT，外科Mini C，工业无损检测等X射线间接成像领域。该芯片采用0.18um成熟CIS工艺，无源像素阵列为1280X1280，像素尺寸为100um*100um。芯片尺寸为13.3mm*13.1mm，基于高精度的stitching工艺，在一个8英寸的晶圆上只有一个芯片。芯片集成读出电路，每80列复用一个模拟输出，该芯片的量产填补了国内空白。

①产品性能：

该芯片支持1X1模式，2X2 BINNING模式，以及ROI模式，最高帧速率可高120fps；支持多个积分电容档位可调适应不同X射线曝光强度；内置CDS采样模式消除像素读出电路失调和低频噪声，等效噪声电子数最低为1000e-；

②价格竞争力：

由于该类型的芯片被国外供应商垄断，单台芯片构成的探测器模组的售价超过30万元。SV1313 作为国内首款成功量产芯片，同等性能指标下，可以将该探测器模组售价控制到15万元左右，显著降低下游整机厂商成本。

③技术创新：

SV1313芯片经过多年研发，突破单晶圆上设计和制造单一芯片的各项技术难点，比如，大尺寸芯片2D-stitching技术，单晶圆大尺寸芯片良率提升技术，大尺寸CMOS平板探测器图像采集和校准技术，高速低丢帧率图像数据传输技术。

④客户服务:

SV1313芯片以模组形式销售，晶圆级CMOS图像传感器芯片作为公司自研核心芯片，由公司封装成模组，组装成X射线平板探测器作为成像核心部件，销售给下游整机客户。

⑤应用案例介绍：

应用于医疗影像设备的Merak系列CMOS平板探测器主要面向口腔CBCT应用领域，像素分辨率从百万像素级到千万像素级，最高帧速率可达120fps。Merak系列产品全部标配高质量的CsI闪烁体，具有探测灵敏度高、低剂量性能好、高速动态特性好、残影小、超低丢帧率等特点，非常符合高端医疗影像设备的成像需求。同时为客户提供了适用于Windows和Linux操作系统的SDK软件。

应用于工业无损检测领域的Pheda系列CMOS平板探测器，产品探测灵敏度高、分辨率高、噪声水平低、高速动态特性好、耐辐照寿命长，可以满足各类工业无损检测的需求，尤其适用于电子制造行业和锂电池行业的离线及在线检测应用。Pheda系列产品为客户提供了功能丰富且易于集成的SDK软件，大幅缩减了用户开发的周期和难度。
